STAD800W48S輸入電壓范圍90~305Vac，帶有PFC有源功率因數校正。176~305Vac輸入額定功率800W,輸出電壓48Vdc,176Vac以下輸入電壓降額為400W。具有豐富的保護機制。散熱方式為傳導散熱。
|
產品型號 |
輸入電壓 |
輸出電壓 |
輸出電流 |
效率 |
紋波 |
尺寸 |
|
STAD800W48S |
90~305Vac |
48Vdc |
17A |
95% |
480mVp-p |
特點：
l 寬輸入電壓范圍
l 寬工作溫度范圍
l 自然散熱
l 輸出過壓保護
l 輸出過流保護
l 過溫保護
l 輸入過壓保護
l 輸出短路保護
一、環境特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
工作溫度 |
-40 |
70 |
℃ |
||
|
2 |
儲存溫度 |
-40 |
100 |
℃ |
||
|
3 |
海拔高度 |
4000 |
m |
|||
|
4 |
相對濕度 |
20 |
95 |
% |
||
|
5 |
冷卻方式 |
傳導散熱 |
||||
二、電氣特性
|
序號 |
項目 |
性能指標 |
單位 |
備注 |
|
1 |
輸入電壓范圍 |
90~305Vac (請參考“靜態特性曲線”） |
Vac |
90~176Vac，半載；176~305Vac，滿載 |
|
2 |
輸入電壓頻率 |
47-63 |
Hz |
|
|
3 |
輸入電流 |
≤5 |
A |
|
|
4 |
啟動時間 |
3-8 |
s |
額定輸入電壓開機到輸出電壓建立到42Vdc |
|
5 |
功率因數 |
≥0.99 （請參考“功率因數特性曲線”） |
額定輸入，額定負載 |
|
|
6 |
輸出電壓 |
48 |
Vdc |
|
|
7 |
輸出功率 |
800 |
W |
176~305Vac |
|
400 |
W |
90~176Vac |
||
|
8 |
輸出紋波及噪聲 |
≤480 |
mVp-p |
20M帶寬測試，探頭并聯10u+104電容 |
|
9 |
輸出電壓范圍 |
42-54 |
Vdc |
出廠前可調 |
|
10 |
溫度系數 |
≤±0.03 |
%/℃ |
|
|
11 |
動態響應恢復時間 |
≤100 |
uS |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
|
12 |
負載動態過沖電壓 |
≤±5 |
% |
負載跳躍額負載：25%Io-50%Io-75%Io (階躍速率1A/50uS) |
三、保護特性
|
序號 |
項目 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
1 |
輸出過壓保護 |
54 |
V |
產品內部故障導致過壓保護后,輸出電壓限壓，限制在54V |
||
|
2 |
輸出過流保護 |
22 |
24 |
A |
過流打嗝，176~305Vac輸入 |
|
|
8.5 |
12 |
A |
過流打嗝，90~176Vac輸入 |
|||
|
3 |
過溫保護 |
過溫后停止工作，待溫度降低后自動恢復；回差大于10度 |
||||
|
4 |
輸出短路保護 |
打嗝，自恢復 |
||||
|
5 |
輸入過壓保護點 |
305 |
308 |
Vac |
||
|
輸入過壓恢復點 |
288 |
293 |
Vac |
|||
|
6 |
輸入過流保護 |
—— |
—— |
—— |
—— |
交流輸入線L有保險絲 |
|
7 |
防雷擊保護 |
—— |
抗電強度測試必須關閉防雷保護 |
|||
四、安規以及EMC特性
|
序號 |
項目 |
標準（或測試條件） |
備注 |
|
|
1 |
抗電 強度 |
輸入對輸出 |
3000Vac/10mA/1min |
無飛弧、無擊穿 |
|
輸入對大地 |
1500Vac/10mA/1min |
無飛弧、無擊穿 |
||
|
輸出對大地 |
500Vac/10mA/1min |
無飛弧、無擊穿 |
||
|
2 |
絕緣電阻 |
輸入對輸出 |
≥10MΩ@500Vdc |
25℃,70%RH |
|
3 |
安規認證 |
符合EN55032(CISPR32)Class B,EN55015,EN61000-3-2Class C(@負載≥50%) |
||
|
4 |
傳導 |
CLASS A |
EN55022 |
|
|
5 |
輻射 |
CLASS A |
EN55022 |
|
|
6 |
浪涌 |
差模4kV，共模6kV |
||
|
7 |
快速瞬變脈沖群 |
2kV |
||

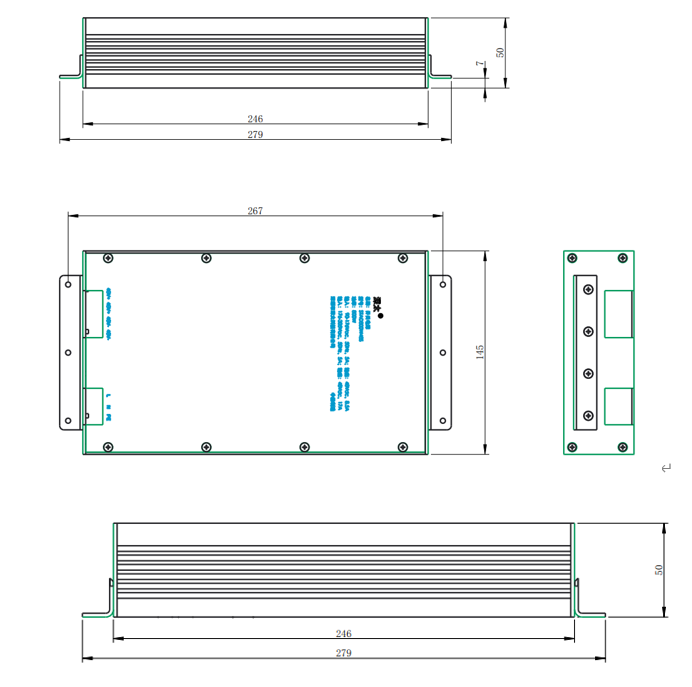

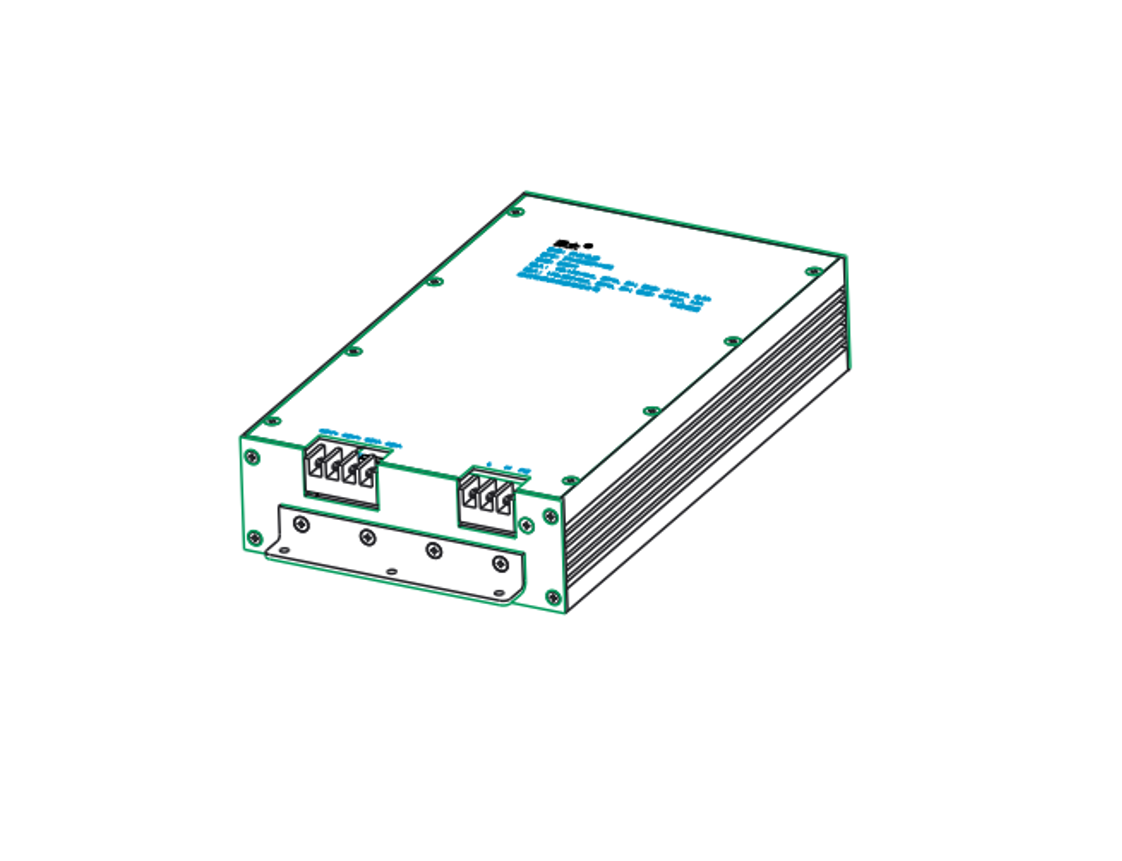

外形尺寸
279*145*50mm（含掛耳位置，兩種位置可選擇）
2、管腳定義以及規格
|
插座類型 |
管腳 |
信號性質 |
標號 |
接觸順序 |
注 |
|
防雷保護開關 |
1 |
防雷擊 |
|
1 |
此開關為工廠測試使用，嚴禁拆下。（去掉螺絲關閉保護） |
|
交流輸入 |
2 |
保護地 |
PE |
2 |
|
|
3 |
交流輸入 |
N |
3 |
||
|
4 |
交流輸入 |
L |
4 |
||
|
直流輸出及信號 |
5 |
直流輸出48- |
48- |
5 |
|
|
6 |
直流輸出48- |
48- |
6 |
||
|
7 |
直流輸出48+ |
48+ |
7 |
||
|
8 |
直流輸出48+ |
48+ |
8 |
3.其他
八、包裝、運輸、儲藏
1、包裝
包裝箱上有產品名稱、型號、廠家標識、廠家質量部門的檢驗合格證、制造日期等；包裝箱內有附件清單。
2、運輸
產品運輸時應有牢固的包裝箱。箱外面應符合相關國標的規定且應有“小心輕放”、“防潮”等標志。裝有產品的包裝箱允許用任何運輸工具運輸。運輸中應避免雨、雪的直接淋襲和機械撞擊。
3、貯存
產品未使用時應存放在包裝箱內，倉庫環境溫度-40—70℃和相對濕度10%—95%，倉庫內不允許有有害氣體、易燃、易爆的產品及有腐蝕性的化學物品，并且無強烈的機械振動，沖擊和強磁場作用，包裝箱應墊離地至少20cm高，距離墻壁、熱源、窗口或空氣入口至少50cm，在本規定條件下的貯存期一般為2年，超過2年后應重新進行檢驗。
